红绿灯单通道控制系统设计方案
城市停车场单通道控制系统作为ITS(智能交通管理系统)的重要组成部分,我公司设计研发人员投入了大量研究工作,并将广泛应用于市区各大停车场。通过使用了单通道控制系统,解决了很多的地下停车场出入口通道会车不便的等问题,使其取得了良好的社会效益、经济效益。我公司的停车场单通道控制系统具有以下特点:
Ø 从用户的角度看:安全合理、设计美观、档次先进、实用快捷。
Ø 从管理者的角度看:全程自动化控制、能提供优质、安全、自觉遵守,树立全新的物业管理形象,保证出入口处的车辆出入有序。
Ø 从投资者角度看:效果显著、使投资者的回报具有超值的效应;让每一位进入停车场内的司机得到了安全的保证。
l 客户需求分析:进入停车场为进出单通道,即每次无论是入口还是出口只能行驶一辆车,为了车辆行驶安全及方便,初步在进出口通道处设置红绿灯报警系统,为防止进出车辆出现同时进入通道的现象。
2. 单通道地下停车场总体设计原则
2.1. 先进性
本系统采用了先进的技术和设备,一方面反映了系统所具有的先进水平,另一方面又确保系统具有较长的生命周期。因此其技术和设备是非常成熟的。
2.2. 针对性
考虑到地下停车场的出入口通道会车不便的问题,光达嘉业采用了单通道控制系统的方式,分别设置在停车场出入口处。使用单通道控制系统这种管理方式,确保了地下停车场出入口通道处的安全性,达到了最佳的管理效果。
2.3. 可靠性
必须考虑采用成熟的技术与产品,以“安全稳定压倒一切”为原则,在设备选型和系统的搭配中保证整体的稳定性。
2.4. 可维护性
可维护性是保证系统正常使用的重要影响因素。
2.5. 安全性
采用最新的高科技手段,保证车辆的安全性。
2.6. 整体性
系统的整体性,涉及到地下停车场出入口通道处会车安全问题问题,对于这样的系统工
程必须对各种因素统筹考虑,以构成一个有机的单通道控制系统。
3. 总体设计方案
我公司采用自行设计生产的红绿灯控制系统,安装在停车场出入口通道处,以红灯停,绿灯行的交通常识来提示进出车库的用户,同时满足车场车位满的情况下,禁止入口车辆进入的原则。以车辆轧地感线圈同时绿灯亮的措施,从而避免了出入口通道处车辆在同一时间进出的安全引患问题。
同时为了保证行驶安全性,在入口处设置栏杆机,在遵循绿灯行驶的规则下,以压地感线来起动开闸。

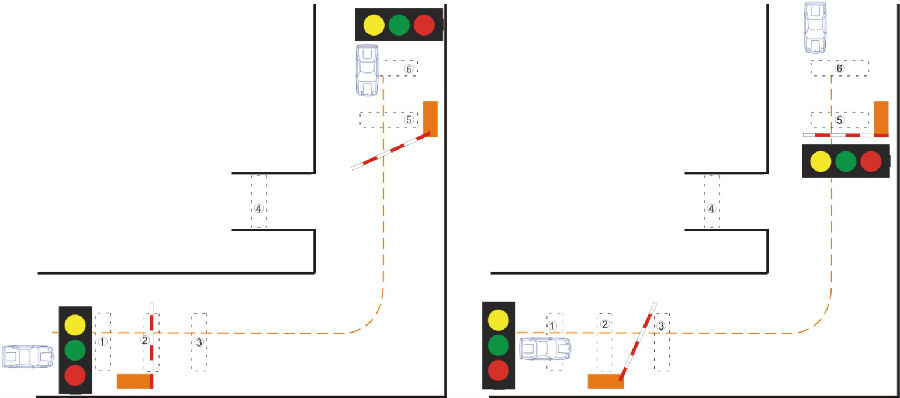

说明:(1)当入口为绿灯时,入口车辆压入口1号地感线圈,入口道闸起闸,同时出口红绿灯变为红灯,提示有车驶入,出口车辆在等待区等候。当入口车辆完全进出车库时,出口红绿灯变绿。出口车辆才可以驶出车场,此时,入口红绿灯变为红,提示入口车辆等候。直至车辆完全驶出通道时,入口红绿灯变为绿,依次循环。
(2)当入口为绿灯时,入口车辆有连续车辆进入时,直至最后一辆车完全进入车场后,出口红绿灯才变绿。
(3)出口车辆驶出时,同样遵特循绿灯行的规则,出口车辆通过两个车辆检测器来判别方向(是出,还是进)从而来开启车库入口处栏杆机。
(4)控制系统具有计数功能,即设定完车场车位数后,当车位完全满位时。此时入口为红灯,压入口地感不开闸。
(5)当出口有车驶出,入口为红灯,此时入口若有车强行驶入,入口道闸不开闸。
