停车场系统安装规范

1．布线

1.1、电线选择

用途 通讯线 对讲线 地感线 开闸信号线 视频线 网络线 红绿灯

线芯 2 2 1 4 同轴 -- 2

规格 0.75mm2 1.0mm2 2.5mm2 0.5mm2 75Ω 五类双绞 1mm2

型号 RVVP RVVP RVV RVVP RG-59 UTPCAT5 RVV

 说明：

停车场管理系统采用标准单回路集中供电方式，从地下层强电井通过穿地埋钢管引至4个岗亭，每个岗亭提供单相3芯交流电源（15A/AC），线型：BVR3X4.0mm2；同时，3个有收费电脑和停车场设备的岗亭配备3套1KVA/2小时UPS在线式不间断电源供电系统(GES102N-2HR)，以保证供电系统发生故障时系统能正常工作，可保证2个小时的不间断供电（可根据要求调整）。

1票箱与道闸电源为RVV3x2.5mm2

2.值班岗亭用电源及空调用BVR4.0mm2

3.地下层强电井到值班岗亭电源：BVR4.0mm2

4.RS-485通讯线RVVSP2x0.75最远距离为1.2km

1.2、线管

1.2.1  PVC管(室内布线及室外无特殊要求时用)。

1.2.2PVC线槽(室内布线用)。

1.2.3镀锌管1.2mm（有特殊要求时使用）。

1.3布线

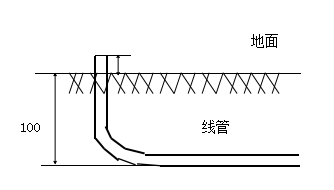

1.3.1地埋线(如图)

1.3.2  技术要求

a. 直线40m有一接线盒,可有一弯头。25m有一接线盒，可有二弯头。15m有一接线盒，两接线盒间不得有三弯头；

b. 线管内穿钢丝为12号；

c. 室内线管所穿导线的总面积（连外皮）不超过管截面积的70％；

室外线管所穿导线的总面积（如无规定时，连外皮）不超过管截面积的50％;

d. 线管内不得有接头;

e. 导线绝缘皮不得有破损;

f. 线管在转弯处或直线距离每超过1.5m应加固定夹子。

1.3.3  室内布线技术要求

a. PVC线槽:1)水平线槽的倾斜高不得大于3mm/m;

            2)垂直线槽的倾斜度不得大于3mm/m.

大小相同的线槽的弯接(如图)

c.大小不同的线槽的弯接(如图)
